Fornecedor de Porcas de Conversão de Rosca Interna-Externa

O que é uma inserção de rosca interna-externa?

Um inserção de rosca interna-externa é um componente de fixação especial caracterizado por possuir roscas internas e externas. Este design permite que ela funcione tanto como uma luva roscada interna (semelhante a uma luva de expansão tradicional) quanto como uma conexão direta a um componente roscado externo, formando uma “junta” ou “ponte”.

Com base no seu processo de fabricação e forma estrutural, os insertos roscados internos-externos são divididos principalmente em duas categorias:

1. Inserção de rosca de fio: Formada com precisão a partir de fio de aço inoxidável em forma de diamante laminado a frio de alta resistência, apresentando uma estrutura concêntrica com roscas internas e externas coaxiais. Durante a instalação, a rosca interna aceita a inserção de parafusos ou porcas, enquanto a rosca externa se conecta a um componente rosqueado correspondente.

2. Inserto de travamento com chave: Apresenta uma chave ou garra de travamento (por exemplo, quatro garras) na rosca externa, conseguindo um travamento forte por meio de prensagem ou soldagem. Este projeto é usado principalmente em aplicações que exigem alta capacidade de carga e resistência à vibração.

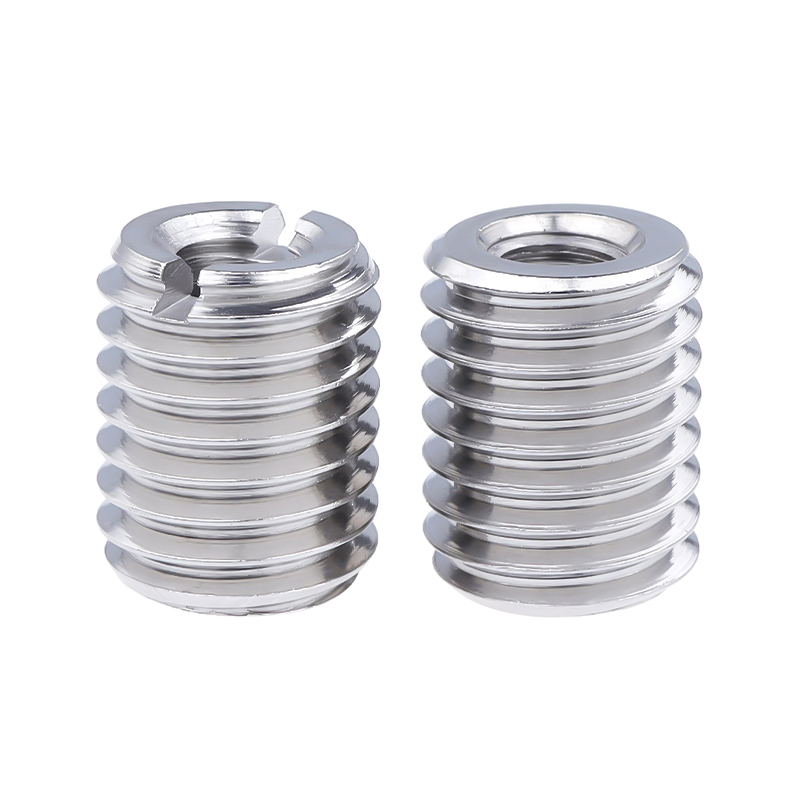

Essas inserções são normalmente feitas de materiais altamente elásticos e resistentes à corrosão (como aço inoxidável ou ligas de cobre) e fabricadas usando processos precisos de estampagem ou conformação para garantir uma correspondência de alta precisão entre as roscas internas e externas.

Como escolher a inserção de rosca interna-externa correta?

Ao selecionar um inserto roscado interno-externo, é necessário considerar de forma abrangente as características do substrato, o ambiente de trabalho, os requisitos de carga e o método de conexão específico. A seguir está um guia de seleção detalhado:

1. Correspondência de substrato e resistência:

Substratos de baixa resistência (como ligas de alumínio, plásticos e madeira): Inserções de fio de arame são preferidas. Como a rosca externa do inserto de fio forma um ajuste de interferência por meio de prensagem ou aparafusamento, ela pode melhorar significativamente a resistência à tração e ao desgaste do substrato.

Substratos de alta resistência (como aço e ferro fundido): Se for necessária uma resistência de conexão extremamente alta ou se o trabalho for executado em um ambiente de alta temperatura, insertos de travamento com chave ou insertos roscados de liga de alta temperatura podem ser considerados. Estes últimos são feitos de materiais de liga de alta temperatura e possuem uma faixa de resistência à temperatura de 500°C a 750°C, adequados para condições extremas, como motores aeronáuticos.

2. Requisitos de carga e resistência:

Cenários de alta carga: Selecione pastilhas com diâmetros externos maiores, priorizando pastilhas chaveadas com funções de travamento. Os designs de garras ou roscas deformadas fornecem travamento mecânico adicional, evitando o afrouxamento devido à vibração.

Cargas leves ou posicionamento preciso: Inserções roscadas de arame comuns são suficientes, oferecendo vantagens como fácil instalação sem aumentar significativamente o peso da peça.

3. Ambiente de Trabalho e Resistência à Corrosão:

Ambientes marinhos ou corrosivos: Inserções de aço inoxidável são fortemente recomendadas, ou a proteção contra ferrugem da superfície externa da rosca é essencial para evitar que a corrosão danifique a conexão.

Aplicações que requerem condutividade ou autolubrificação: Inserções de liga de cobre (inserções roscadas de fio de cobre) podem ser selecionadas, oferecendo condutividade e resistência ao desgaste.

4. Precisão e intercambialidade:

Requisitos de alta precisão: Independentemente do material escolhido, a precisão das roscas internas e externas deve atender aos padrões relevantes (por exemplo, GB/T24425.1-2009). Essas inserções podem formar roscas internas padrão em conformidade com os padrões internacionais, melhorando significativamente a confiabilidade e a intercambialidade da conexão.

Dongtai Jinzhize Metal Products Co., Ltd. é um fabricante especializado em conectores roscados internos e externos para as indústrias automotiva e aeroespacial.

A empresa possui uma ampla linha de produtos e reservas tecnológicas na área de conectores roscados internos e externos, refletidos principalmente nos seguintes aspectos:

1. Gama completa de produtos: Os conectores roscados internos da Dongtai Jinzhize incluem não apenas inserções de fio helicoidal padrão, mas também inserções auto-roscantes e inserções de travamento de chave. Os insertos de travamento com chave são um exemplo típico de insertos de rosca interna e externa, oferecendo conexão de rosca externa e funcionalidade de travamento interno.

2. Foco em aplicações de ponta: Os produtos da empresa atendem principalmente indústrias de manufatura de ponta, como motores automotivos, aeroespacial e fabricação de veículos ferroviários de alta velocidade. Essas indústrias têm requisitos extremamente elevados em termos de resistência, resistência à fadiga e precisão dos fixadores roscados. Dongtai Jinzhize garante que seus produtos de inserção de rosca interna-externa atendam a rigorosos padrões industriais por meio de processos de estampagem de alta precisão e um rigoroso sistema de gerenciamento de qualidade.

3. Ferramentas de personalização e montagem: Para se adaptar aos diferentes requisitos de processo, a Dongtai Jinzhize também fornece torneiras e ferramentas de instalação correspondentes. Isto é crucial para a instalação de insertos roscados internos-externos, especialmente para aplicações que requerem pré-rosqueamento ou travamento de precisão.

Perguntas frequentes

P: Quais são os principais tipos?

R: Insertos de prensagem a quente (HP): Instalados por aquecimento e expansão ou contração, adequados para materiais mais finos ou facilmente deformáveis.

Insertos Kobsert®: Instalados diretamente usando uma prensa ou ferramentas manuais, instalação rápida, frequentemente usados ​​em produção em massa.

Inserções de macho: instaladas cortando diretamente um furo no metal usando roscas auto-roscantes, instalação simples, mas pode enfraquecer a resistência da parede do furo.

P: Requisitos de usinagem de furos antes da instalação?

R: Diâmetro do furo: Deve ser perfurado estritamente de acordo com o padrão (por exemplo, DIN 13) para garantir que a precisão do diâmetro do furo atenda às especificações da pastilha (geralmente "Diâmetro Menor").

Profundidade do furo: A profundidade do furo deve atender aos requisitos de todo o comprimento da pastilha, normalmente 1,5 a 2 vezes o comprimento da pastilha, para fornecer suporte suficiente.

P: Como instalar?

R: Ferramentas: Selecione as ferramentas apropriadas (por exemplo, prensa, chave inglesa ou instalador manual) de acordo com o tipo de pastilha.

Passos: Coloque a inserção no furo perfurado.

Use uma ferramenta para pressionar ou parafusar o inserto até que o flange de segurança fique nivelado com a superfície da peça de trabalho, garantindo que o inserto esteja nivelado e seguro.

P: Como remover?

A: Inserto estampado: Perfure o flange de segurança até a rosca externa e, em seguida, use uma chave para girar no sentido anti-horário para remover.

Inserção prensada a quente: Requer aquecimento a uma temperatura específica para expandir ou usar uma ferramenta de remoção especial para removê-la na direção inversa.
