O que é uma porca de conversão de rosca interna-externa e como funciona?

O que é um Porca de conversão de rosca interna-externa

Uma porca de conversão de rosca interna-externa é um pequeno fixador cilíndrico que carrega dois formatos de rosca diferentes em um único corpo: uma rosca externa em sua parede externa e uma rosca interna que passa por seu furo. Ele é instalado em um furo pré-rosqueado ou pré-perfurado usando a rosca externa e, uma vez assentada, a rosca interna aceita um parafuso, pino ou parafuso de tamanho ou padrão de rosca diferente. Este componente também é comumente referido como porca adaptadora de rosca, porca de rosca dupla ou porca redutora de rosca, e todos esses termos descrevem a mesma função básica de unir duas especificações de rosca diferentes em uma peça.

Em termos práticos, um adaptador roscado deste tipo permite que um furo que foi originalmente dimensionado para um fixador aceite com segurança um fixador diferente, sem usinar um novo furo ou alterar a estrutura circundante. Isto é particularmente útil quando o equipamento utiliza ferragens métricas e imperiais mistas, quando um furo original está desgastado ou danificado, ou quando uma mudança de projeto exige que um parafuso menor ou maior seja encaixado em um ponto de montagem existente. Como a porca de conversão padroniza a rosca resultante, ela também oferece suporte à intercambialidade entre montagens que, de outra forma, exigiriam peças usinadas de forma personalizada.

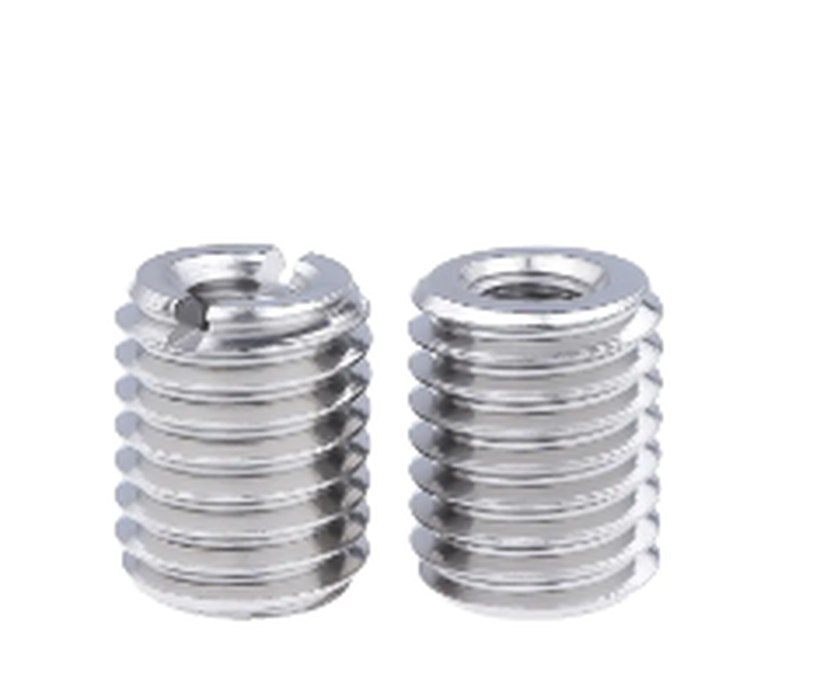

A fotografia acima mostra uma porca de conversão de rosca interna-externa de aço inoxidável produzida em duas configurações. A peça à esquerda inclui uma parte superior com fenda, que permite que a porca seja acionada com uma ferramenta de lâmina plana durante a instalação, enquanto a peça à direita usa uma parte superior com furo liso e normalmente é acionada com uma chave sextavada interna ou uma torneira de instalação dedicada. Ambas as peças compartilham a mesma estrutura fundamental: uma rosca externa helicoidal na superfície externa para ancoragem no furo de base e uma rosca interna separada dentro do furo que recebe o fixador correspondente. As porcas de conversão deste tipo são fabricadas em aço carbono, aço inoxidável ou latão, sendo o aço inoxidável comumente selecionado para aplicações onde a resistência à corrosão é uma prioridade.

As porcas de conversão de rosca interna-externa, as porcas de rosca dupla e os adaptadores roscados deste projeto geral são amplamente aplicados sempre que a rosca já presente em um furo não corresponde ao fixador que precisa ser instalado, incluindo montagem de máquinas, montagem de componentes automotivos, manutenção de equipamentos e reparo geral de furos roscados desgastados ou danificados.

Como funciona uma porca de conversão de rosca interna-externa

O princípio de funcionamento de uma porca adaptadora de rosca é simples, uma vez que os dois sistemas de rosca são separados conceitualmente. O rosca externa engata no material base , seja um furo de metal pré-roscado, uma saliência roscada ou um acessório correspondente, e é essa rosca externa que determina como a porca é retida na estrutura circundante. O a rosca interna engata no fixador de entrada , e essa rosca interna é selecionada independentemente da rosca externa, que é exatamente o que permite que a peça seja convertida entre dois tamanhos ou padrões diferentes. Entre a instalação e o uso final, o torque é transferido através do próprio corpo da porca, de modo que a espessura da parede e a seleção do material influenciam a quantidade de carga que o conjunto pode suportar.

Durante a instalação, a rosca externa é inserida no furo da base até uma profundidade especificada, após o que o furo interno está pronto para receber o parafuso ou parafuso correspondente. A ilustração isométrica abaixo marca as principais características estruturais de uma típica porca de conversão de rosca interna-externa, incluindo o corpo da rosca externa, o furo roscado interno, o comprimento total e o diâmetro externo, que juntos definem como a peça é especificada e ordenada.

Como mostra o diagrama isométrico, a rosca externa e a rosca interna são funcionalmente separadas, embora compartilhem o mesmo corpo, que é a ideia central do design por trás de cada porca de conversão de rosca interna-externa, porca de rosca dupla e adaptador roscado. O comprimento total e o diâmetro externo são as duas dimensões mais frequentemente usadas para especificar uma peça, pois determinam se a porca se ajustará fisicamente à profundidade do furo e à folga do furo disponíveis. O recurso de acionamento, seja um slot ou um hexágono interno, afeta apenas o modo como a peça é instalada e não influencia seu comportamento de suporte de carga depois de assentada. A espessura da parede entre o furo interno e a raiz externa da rosca é outro fator que os instaladores devem estar atentos, porque uma parede mais fina geralmente reduz o torque que a peça pode suportar com segurança durante a instalação. A compreensão dessa estrutura de dois threads facilita a seleção do tamanho correto ao converter entre hardware métrico e imperial, o que será abordado na próxima seção.

Tipos de rosca e cobertura de tamanho padrão

Cada porca de conversão de rosca interna-externa é definida por duas chamadas de rosca separadas, uma para a rosca externa e outra para a rosca interna, e cada uma delas pode seguir independentemente o sistema métrico ou o sistema unificado em polegadas. Um porca adaptadora de rosca métrica para imperial é simplesmente uma parte onde a rosca externa segue um sistema, comumente métrico, enquanto a rosca interna segue o outro, comumente unificado grosso ou unificado fino. Essa flexibilidade é o que torna as porcas de rosca dupla úteis em instalações que mantêm equipamentos métricos e imperiais lado a lado.

Dentro do sistema métrico, as roscas são descritas pela norma de uso geral ISO 261, que define os diâmetros nominais e suas séries de passos grossos e finos associados. Dentro do sistema baseado em polegadas, as séries Grosso Unificado (UNC) e Multa Unificada (UNF) definidas na ASME B1.1 continuam sendo as designações mais amplamente referenciadas em máquinas e aplicações automotivas na América do Norte. As porcas de conversão de rosca interna-externa são normalmente produzidas para cobrir uma faixa nominal de cerca de M3 até M30 no lado métrico , com uma linha comparável disponível em designações grosseiras unificadas e finas unificadas, o que permite que uma única família de produtos atenda a uma ampla gama de tamanhos de furos sem ferramentas personalizadas.

Ao especificar um fornecedor de porca adaptadora de rosca ou solicitar uma porca redutora de rosca personalizada, geralmente é uma boa prática confirmar as legendas de rosca externa e interna separadamente, juntamente com a série de passos, em vez de assumir que uma designação de tamanho único cobre ambas as roscas. Isso evita incompatibilidades durante a montagem e encurta o processo de fornecimento para as equipes de engenharia e compras.

Opções de materiais e desempenho comparativo

As porcas de conversão de rosca interna-externa são comumente produzidas em três materiais básicos: aço carbono, aço inoxidável e latão, e a escolha entre eles geralmente se resume ao equilíbrio entre resistência, resistência à corrosão e tolerância à temperatura exigida pela aplicação. O aço carbono oferece forte desempenho mecânico geral e é frequentemente usado para montagem de máquinas padrão onde o ambiente operacional é seco e controlado. O aço inoxidável comercializa uma pequena quantidade de resistência bruta para uma resistência à corrosão significativamente melhor, e é por isso que uma porca de conversão de rosca de aço inoxidável é frequentemente especificada para equipamentos externos, ambientes marinhos adjacentes ou componentes expostos a lavagem e umidade. O latão oferece boa usinabilidade e condutividade elétrica e térmica útil, e é frequentemente selecionado para caixas eletrônicas ou instrumentos de precisão onde a resistência ao desgaste e as propriedades não magnéticas são mais importantes do que a resistência de pico.

O gráfico abaixo apresenta uma comparação relativa desses três materiais em três dimensões de desempenho em uma escala geral de zero a dez. Os valores são ilustrativos e pretendem refletir relações de propriedade de materiais amplamente reconhecidas, em vez de resultados de um único relatório de teste de laboratório, portanto, devem ser usados ​​como uma referência geral de planejamento, em vez de uma especificação exata.

Como ilustra o gráfico, o aço carbono e o aço inoxidável apresentam pontuações altas em resistência à tração, o que explica por que ambos são escolhas comuns para juntas de máquinas que suportam carga. O aço inoxidável apresenta uma clara vantagem na resistência à corrosão, consistente com seu amplo uso como porca de conversão de rosca de aço inoxidável em ambientes úmidos ou externos. O latão perde um pouco na resistência à tração bruta, mas continua sendo uma opção prática onde a usinabilidade e o comportamento não magnético são mais importantes do que a capacidade de carga máxima. A tolerância à temperatura segue um padrão semelhante, com o aço inoxidável geralmente mantendo propriedades mecânicas em uma faixa mais ampla do que o latão. Nenhuma dessas diferenças torna um material universalmente superior, e a escolha correta depende da adequação do material às demandas mecânicas e ambientais específicas da montagem.

Capacidade de carga e projeto de engate de rosca

A quantidade de carga que uma porca adaptadora de rosca pode transferir antes que as roscas sejam arrancadas ou retiradas está intimamente ligada ao comprimento de engate da rosca disponível, ou seja, a profundidade da rosca externa assentada no orifício da base. Referências gerais de projeto de fixadores, incluindo orientações amplamente documentadas em recursos como o Máquinas's Handbook, indicam que a resistência ao arrancamento aumenta rapidamente à medida que o comprimento do engate cresce a partir de uma profundidade rasa e depois se estabiliza quando o engate atinge cerca de uma vez e meia a duas vezes o diâmetro nominal. Além desse ponto, a profundidade adicional contribui comparativamente com pouca força de retenção extra, uma vez que as roscas externas mais próximas da entrada do furo suportam uma parcela desproporcional da carga.

Esta relação é um princípio geral de engenharia e não um número fixo para cada peça, porque o desempenho real também depende da dureza do material base, da classe de ajuste da rosca e da qualidade da instalação. Mesmo assim, a tendência mostrada abaixo é uma referência de planejamento útil ao decidir a profundidade que um furo deve ser rosqueado para aceitar uma determinada porca de conversão, especialmente para uma porca de rosca dupla para serviços pesados ​​para máquinas onde a junta sofrerá cargas repetidas.

A curva aumenta acentuadamente entre o engate superficial e aproximadamente uma vez o diâmetro nominal, que é a região onde a maior parte da força de retenção utilizável é obtida. Entre uma e duas vezes o diâmetro, a curva continua a subir, mas a um ritmo mais lento, apresentando retornos decrescentes à medida que a profundidade de envolvimento aumenta ainda mais. Além de aproximadamente duas vezes o diâmetro, a tendência se achata, indicando que a profundidade adicional do furo acrescenta poucos benefícios práticos para a maioria das aplicações padrão. Este padrão é consistente com a mecânica geral da rosca, onde as primeiras roscas engatadas carregam uma parcela maior da carga axial do que as roscas mais abaixo no furo. Para engenheiros que especificam uma peça OEM de porca redutora de rosca personalizada, esta tendência suporta a seleção de um comprimento de engate na faixa de um diâmetro e meio a dois como uma meta geral razoável para resistência equilibrada sem profundidade excessiva do furo.

Cenários de aplicação típicos em todos os setores

As porcas de conversão de rosca interna-externa e as porcas de rosca dupla aparecem em uma ampla variedade de ambientes industriais, e as quatro categorias abaixo representam as áreas gerais onde esses componentes de conversão de rosca industrial são especificados com mais frequência. A montagem automotiva continua sendo uma das maiores áreas de aplicação , abrangendo componentes de motor, carcaças de transmissão e pontos de montagem de chassi onde padrões de rosca mistos são comuns em diferentes plataformas de veículos. O maquinário geral segue de perto, onde as porcas adaptadoras de rosca são usadas tanto na montagem original quanto no reparo em campo de furos desgastados ou danificados. As aplicações aeroespaciais e ferroviárias tendem a exigir maior rastreabilidade e consistência dos materiais, enquanto os sistemas hidráulicos e outros equipamentos especializados completam a parcela restante.

O gráfico abaixo apresenta uma análise geral e ilustrativa destas categorias de aplicação, destinada a refletir padrões de utilização amplamente observados em todo o setor de fixadores roscados, em vez de números extraídos de um estudo de mercado específico.

O conjunto das máquinas automóvel e geral representa a maior parte desta repartição ilustrativa, o que se alinha com o facto de ambos os sectores combinarem elevados volumes de montagem com uma necessidade frequente de conciliar ferragens métricas e imperiais na mesma linha de produção. As aplicações aeroespaciais e ferroviárias representam uma parcela menor, mas ainda significativa, e essas indústrias normalmente colocam ênfase adicional na rastreabilidade de materiais e no controle de qualidade documentado, dada a natureza crítica de segurança dos conjuntos envolvidos. Equipamentos hidráulicos e outros equipamentos especializados representam a parte restante, onde as porcas de conversão são frequentemente usadas para adaptar portas de montagem ou reparar conexões roscadas em bombas e coletores. Os tamanhos relativos destes segmentos podem mudar dependendo da composição industrial regional, pelo que os leitores devem tratar o gráfico como uma orientação geral e não como uma medição precisa do mercado. Mesmo assim, o padrão é útil para entender por que os componentes industriais de conversão de threads são projetados para atender vários setores ao mesmo tempo, em vez de um único caso de uso restrito.

Compatibilidade de materiais e ambientes

Escolher o material certo para um determinado ambiente operacional é uma das decisões mais práticas ao contratar um fabricante de porcas de rosca dupla para um projeto específico. O mapa de calor abaixo resume a adequação geral em quatro ambientes comuns, com sombreamento mais escuro representando um ajuste geral mais forte com base em características de materiais bem estabelecidas, em vez de uma matriz de teste formal. Esse tipo de comparação é útil durante a revisão inicial do projeto, antes de uma especificação final ser definida, pois destaca qual família de materiais vale a pena avaliar primeiro para um determinado ambiente.

O aço carbono mostra uma forte adequação para máquinas em geral, onde o ambiente é normalmente seco e controlado, mas sua adequação cai em ambientes marítimos ou corrosivos sem revestimento ou revestimento adicional. O aço inoxidável mantém uma alta classificação de adequação na maioria dos ambientes, e é por isso que aparece com tanta frequência nas especificações de porcas de conversão de rosca interna-externa usadas ao ar livre ou em áreas de lavagem. O latão é geralmente adequado para contextos eletrônicos e de instrumentos de precisão, onde seu comportamento não magnético e sua condutividade são mais valiosos do que a resistência bruta, enquanto sua resistência à corrosão fica entre o aço carbono e o aço inoxidável em ambientes industriais em geral. Esses padrões são baseados em ciência de materiais bem documentada, e não em dados proprietários, e pretendem ser um ponto de partida para a triagem de materiais, em vez de um substituto para a revisão de engenharia específica do ambiente. Os compradores que avaliam um fornecedor de porcas adaptadoras de rosca para um novo programa geralmente usam uma matriz de ajuste simples como esta para selecionar materiais candidatos antes de solicitar dados mecânicos detalhados.

Orientação de instalação

A instalação correta de uma porca de conversão de rosca interna-externa tem um efeito direto no desempenho da junta acabada, e a sequência geral abaixo reflete a prática comum para variantes com e sem fenda. A preparação do furo base é a etapa com maior probabilidade de afetar o desempenho final, uma vez que um furo piloto subdimensionado ou desalinhado pode causar rosqueamento cruzado durante a instalação. As etapas são apresentadas em um pedido típico, embora produtos específicos possam incluir orientações adicionais do fornecedor para materiais de base incomuns ou ambientes de alta vibração.

1. Confirme o tamanho da rosca externa em relação ao furo roscado e o tamanho da rosca interna em relação ao fixador que será instalado, verificando tanto o diâmetro quanto a série de passos.
2. Inspecione o orifício piloto quanto à limpeza, removendo quaisquer lascas, óleo ou detritos que possam interferir no engate completo da rosca.
3. Aplique um composto de travamento de rosca se a aplicação envolver vibração ou ciclos de carga repetidos, seguindo as instruções do fabricante do composto quanto ao tempo de cura.
4. Insira a porca de conversão no furo usando a ferramenta apropriada, seja uma chave plana para uma peça com fenda ou uma chave sextavada ou macho de instalação para uma peça sem fenda, mantendo a ferramenta alinhada com o eixo do furo.
5. Assente a porca na profundidade especificada, geralmente nivelada ou ligeiramente abaixo da superfície circundante, a menos que o projeto exija um espaçamento específico.
6. Verifique se a rosca interna está limpa e sem danos antes de instalar o parafuso, pino ou parafuso correspondente e, em seguida, aperte com o valor de torque apropriado para o tamanho e material da rosca interna.

Ignorar a etapa de preparação do furo é uma das fontes mais comuns de problemas de instalação, uma vez que os detritos deixados no furo podem impedir que a rosca externa se assente completamente e reduzir o comprimento de engate efetivo discutido anteriormente neste artigo. Para uso repetido em produção, muitas equipes de montagem padronizam uma ferramenta de acionamento específica e uma configuração de torque para cada tamanho de porca de conversão, o que ajuda a manter resultados consistentes em toda a linha de montagem.

Porca adaptadora de rosca versus porca de rosca única padrão

Vale a pena distinguir uma porca de conversão de rosca interna-externa de uma porca comum de rosca única, pois as duas partes resolvem problemas diferentes, embora possam parecer semelhantes à primeira vista. Uma porca padrão carrega apenas um tamanho de rosca e é projetada para fixar um parafuso de especificação correspondente, enquanto uma porca de conversão, porca dupla ou porca redutora de rosca carrega duas chamadas de rosca independentes no mesmo corpo. A tabela abaixo resume as principais diferenças funcionais entre os dois tipos de peças.

Esta distinção é mais importante durante a aquisição, uma vez que especificar uma porca padrão quando uma função de conversão é realmente necessária não resolverá um problema de rosca incompatível. Engenheiros e compradores que procuram um fornecedor de porca adaptadora de rosca devem indicar claramente que uma peça de rosca dupla é necessária, juntamente com ambas as chamadas de rosca, para evitar atrasos durante a cotação e amostragem.

Capacidade de personalização OEM e ODM

Além dos tamanhos de catálogo padrão, muitas equipes de compras exigem uma peça OEM de porca redutora de rosca personalizada construída de acordo com um desenho específico, com uma combinação não padronizada de roscas internas e externas, um comprimento total modificado ou um acabamento superficial específico. O desenvolvimento personalizado desse tipo geralmente requer um fabricante com capacidade interna de ferramentas, equipamentos de produção automatizados e um sistema de qualidade que possa manter tolerâncias dimensionais rígidas em grandes volumes de produção. Isto é particularmente relevante para programas automotivos e aeroespaciais, onde a documentação e a rastreabilidade das peças são frequentemente necessárias juntamente com o próprio hardware físico.

Escala de Produção e Gestão da Qualidade

À medida que a demanda por componentes de conexão roscada padronizados continua a crescer nos setores automotivo e de máquinas em geral, os fabricantes que combinam suporte de engenharia com capacidade de produção automatizada contam cada vez mais com peças padrão e personalizadas. Uma instalação equipada com centenas de máquinas-ferramentas e linhas de produção automatizadas normalmente pode passar da aprovação de amostras para a produção em volume com mais eficiência do que uma oficina menor, o que é uma consideração importante para programas OEM com cronogramas de entrega definidos. O controle consistente do processo em cada lote de produção é o que, em última análise, oferece suporte à qualidade das peças rastreáveis ​​e repetíveis, o que é tão importante para um fabricante de porcas de rosca dupla quanto para qualquer outro fornecedor de fixadores de precisão.

Sobre Dongtai Jinzhize Metal Products Co., Ltd.

Dongtai Jinzhize Metal Products Co., Ltd. é uma fábrica especializada dedicada a produtos de conexão roscada para os setores automotivo e aeroespacial. A empresa produz principalmente insertos de fio helicoidal, insertos auto-roscantes, insertos de travamento de chave, adaptadores roscados e tampões de óleo, juntamente com torneiras e ferramentas de instalação correspondentes , que coloca porcas de conversão de rosca interna-externa e adaptadores roscados relacionados diretamente em sua linha principal de produtos, e não como uma oferta periférica.

Fundada em 2015, a empresa opera em uma fábrica própria de 10.000 metros quadrados, equipada com centenas de máquinas-ferramentas e sistemas de produção automatizados. Ao longo de anos de desenvolvimento, a empresa construiu uma equipe experiente de especialistas em design, desenvolvimento e produção, apoiada por um sistema estruturado de gestão de qualidade e um mecanismo abrangente de serviço pós-venda. Com um valor de produção anual de 153 milhões de RMB em 2024, a empresa mantém a capacidade de fornecimento estável e em grande escala para clientes que exigem volumes consistentes em séries de produção estendidas.

Os produtos da empresa são amplamente utilizados na indústria automotiva, incluindo motores e transmissões para veículos de passageiros e comerciais, bem como na indústria aeroespacial e na fabricação de veículos ferroviários. Esta disseminação de mercados finais exige que a empresa mantenha registros de produção consistentes e rastreáveis ​​em diferentes linhas de produtos, uma vez que os clientes automotivos e aeroespaciais geralmente solicitam documentação juntamente com as peças físicas que compram.

Produtos de conexão rosqueada relacionados

Além de porcas de conversão de rosca interna-externa, a empresa também fabrica insertos de fio helicoidal, que são fixadores embutidos de precisão feitos de fio de aço inoxidável laminado a frio de alta resistência e alta elasticidade, enrolado em uma seção transversal em forma de diamante. Essas inserções são aparafusadas em um furo pré-rosqueado para formar uma rosca interna padrão durável e resistente ao desgaste, e são usadas principalmente em materiais básicos de baixa resistência, como alumínio, ligas de magnésio, plásticos e madeira, ou para reparar roscas danificadas em componentes de ferro fundido e aço. Juntamente com inserções auto-roscantes, inserções de travamento com chave e bujões de óleo, essas linhas de produtos permitem que a empresa ofereça suporte a uma ampla gama de requisitos de conexão roscada para clientes que trabalham em aplicações automotivas, aeroespaciais, marítimas, máquinas de precisão e eletrônicas.
