Inserção de fio de passo fino

Inserção de fio de passo fino

A inserção de rosca de fio de passo fino é uma inserção de rosca de arame com um design de rosca de passo fino. Comparado com insertos roscados de fio de passo grosso da mesma categoria, seu espaçamento de rosca é menor, proporcionando mais dentes de engate dentro do mesmo diâmetro nominal. Isto distribui a carga de forma mais uniforme e melhora a resistência à vibração e o desempenho de vedação da conexão roscada. Feito de fio de aço inoxidável em forma de diamante enrolado com precisão, ele forma roscas internas de alta precisão em materiais macios como alumínio ou plástico, ou em furos roscados danificados, resolvendo efetivamente problemas como desgaste, desgaste e corrosão da rosca. Ele fornece uma solução confiável de reforço de rosca para equipamentos de precisão, sistemas hidráulicos e outras aplicações que exigem alta estabilidade e desempenho de vedação.

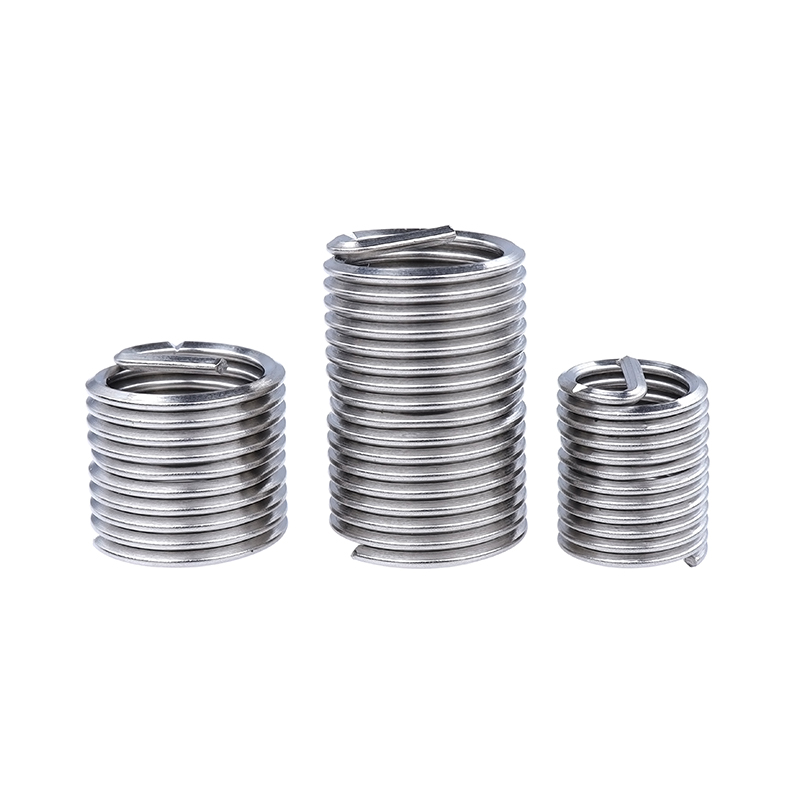

PREV：Inserção com trava de parafusoPRÓXIMO：Nenhum próximo artigo

Características do Produto

Design de rosca fina: Passo de rosca menor com mais dentes de engate, garantindo uma distribuição de carga mais uniforme e melhor vibração e desempenho anti-afrouxamento em comparação com pastilhas de passo grosso. Adequado para condições de vibração de alta frequência.
Formação de rosca de precisão: Fabricado em fio de aço inoxidável em formato de diamante, formando roscas internas de alta precisão que garantem alinhamento coaxial e precisão de montagem.
Resistência ao desgaste e à corrosão: O aço inoxidável oferece excelente resistência ao desgaste e à corrosão, adequado para ambientes úmidos, químicos ou outros ambientes agressivos, prolongando a vida útil da rosca.
Função de reparo de rosca: pode reparar rapidamente furos de rosca fina danificados sem substituir o material original, reduzindo significativamente os custos de manutenção do equipamento.
Desempenho de vedação superior: O design de rosca fina fornece uma superfície de contato maior, melhorando a vedação da conexão, adequado para aplicações hidráulicas, pneumáticas e outras aplicações sensíveis a vazamentos.

Aplicações

Instrumentos de Precisão: Obtenha conexões roscadas de alta precisão em componentes críticos de dispositivos médicos e instrumentos de medição, garantindo uma operação estável e confiável.
Sistemas Hidráulicos e Pneumáticos: Reforçam as roscas em componentes como válvulas e cilindros hidráulicos, melhorando o desempenho da vedação e evitando vazamentos médios.
Aeroespacial: Reforça conexões de rosca fina em componentes leves à base de alumínio para aplicações aeroespaciais, atendendo aos requisitos de montagem de alta confiabilidade.
Fabricação automotiva: Usado em componentes de alta vibração, como caixas de engrenagens e motores, para aumentar a resistência à vibração da rosca e o desempenho anti-afrouxamento.

Especificações do Produto

Diâmetro nominal Pitch Nominal xD comprimento  cew  aloo Frestateomin diâmetroútermáx. BitDiâmetroΦ DianebrmborMumbe frequentemente Pitch Comprimento nominalMhmbercftF ems com diâmetro externo Diâmetro da brocaΦ
milímetros Número de voltas xd milímetros W min max
2 0.4 1d 2.00 2.9 2.6 2.8 2.1 2-56 0.435 1d 2.2 3.0 2.7 2.9 2.4
1,5d 3.00 4.9 1,5d 3.3 5.25
2d 4.00 6.9 2d 4.4 7.4
2,5d 5.50 8.9 2,5d 5.5 9.6
2.5 0.45 1d 2.50 3.5 3.3 3.5 2.6 4-40 0.635 1d 2.9 2.8 3.66 4.04 3.1
1,5d 3.75 5.9 1,5d 4.3 4.8
2d 5.00 8.1 2d 5.8 6.8
2,5d 6.25 10.5 2,5d 7.2 8.8
3 0.5 1d 3.00 3.9 3.8 4.0 3.1 6-32 0.794 1d 3.5 2.8 4.52 4.90 3.8
1,5d 4.50 6.3 1,5d 5.3 4.8
2d 6.00 8.7 2d 7.0 6.7
2,5d 7.50 11.1 2,5d 8.3 8.7
4 0.7 1d 4.00 3.7 5.1 5.3 4.2 8-32 0.794 1d 4.2 3.5 5.20 5.56 4.4
1,5d 6.00 6.1 1,5d 6.3 5.9
2d 8.00 8.4 2d 8.3 8.3
2,5d 10.00 10.9 2,5d 10.5 10.7
5 0.8 1d 5.00 4.3 6.4 6.6 5.2 10-32 0.794 1d 4.8 4.1 6.19 6.68 5.1
1,5d 7.50 6.9 1,5d 7.2 6.8
2d 10.00 9.7 2d 9.6 9.5
2,5d 12.50 12.3 2,5d 12.1 12.1
6 1. 1d 6.00 4.2 7.6 7.9 6.3 1/4-20 1.270 1d 6.4 3.4 7.86 8.38 6.7
1,5d 9.00 6.9 1,5d 9.5 5.7
2d 12.00 9.6 2d 12.7 8.0
2,5d 15.00 12.3 2,5d 15.9 10.3
8 1.25 1d 8.00 4.7 9.9 10.1 8.3 16/05-18 1.411 1d 7.9 4.0 9.64 10.16 8.4
1,5d 12.00 7.4 1,5d 11.9 6.6
2d 16.00 10.6 2d 15.9 9.3
2,5d 20.00 13.5 2,5d 19.8 11.9
10 1.5 1d 10.00 5.0 12.1 12.5 10.4 8/3-16 1.588 1d 9.5 4.4 11.48 11.99 10
1,5d 15.00 8.1 1,5d 14.3 7.2
2d 20.00 11.2 2d 19.1 10.1
2,5d 25.00 14.2 2,5d 23.8 12.9
12 1.75 1d 12.00 5.2 14.4 14.8 12.4 16/07-14 1.814 1d 11.1 4.5 13.36 13.99 11.6
1,5d 18.00 8.4 1,5d 16.7 7.4
2d 24.00 11.7 2d 22.2 10.3
2,5d 30.00 14.7 2,5d 27.8 13.1
14 2 1d 14.00 5.6 16.8 17.2 14.5 1/2-13 1.954 1d 12.7 4.8 15.16 15.80 13.2
1,5d 21.00 8.8 1,5d 19.1 7.9
2d 28.00 12.0 2d 25.4 10.9
2,5d 35.00 15.2 2,5d 31.8 13.9
16 2 1d 16.00 6.5 19.0. 19.4 16.5 08/05-11 2.309 1d 15.9 5.3 18.84 19.48 16.6
1,5d 24.00 10.1 1,5d 23.8 8.3
2d 32.00 13.8 2d 31.8 11.8
2,5d 40.00 17.5 2,5d 39.7 15.0
20 2.5 1d 25.00 6.3 23.7 24.2 20.6 3/4-10 2.540 1d 19.1 5.9 22.36 23.00 19.7
1,5d 30.00 10.0 1,5d 28.6 9.4
2d 40.00 13.7 2d 38.1 13.0
2,5d 50.00 17.4 2,5d 47.6 16.6
24 3 1d 24.00 6.2 28.6 29.1 24.8 7/8-9 2.822 1d 22.2 6.3 25.93 26.72 23
1,5d 36.00 10.0 1,5d 33.3 10.0
2d 48.00 14.0 2d 44.5 13.7
2,5d 60.00 18.0 2,5d 55.6 17.4

Compatível com Explique
D Diâmetro nominal da luva do parafuso (diâmetro nominal do parafuso)
P Passo da linha
W Estado infra da luva do parafuso, número da luva do parafuso FS
中 Seleção de diâmetro dilbit para aparafusamento FS
Dz Estado inferior da manga do parafuso, diâmetro externo da manga do parafuso
eu Comprimento nominal da manga do parafuso
eu1 Profundidade de perfuração da manga de parafuso
eu2 Instalação da chave de fenda FS com furo roscado interno e comprimento efetivo da rosca
eu3 Profundidade máxima do parafuso quando a haste do parafuso FS não é removida durante a instalação
eu4 Comprimento efetivo do furo para instalação do parafuso S
