O que é um toque de linha?

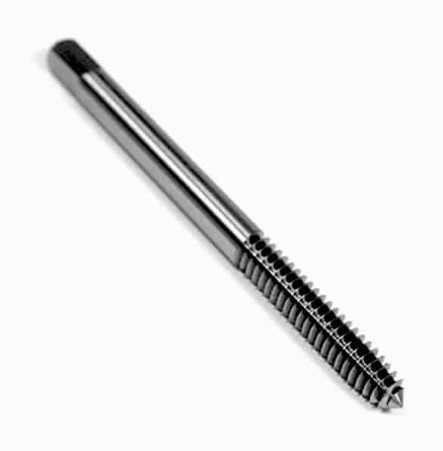

A toque de linha é uma ferramenta de corte especializada projetada para criar roscas internas em furos pré-perfurados. Ele funciona removendo material (cortando machos) ou deslocando material (formando machos) para produzir ranhuras helicoidais que acomodam parafusos, porcas e outros fixadores roscados. Os machos roscados são essenciais nas indústrias de manufatura, automotiva, aeroespacial e hidráulica, onde é necessária rosca interna precisa para montagem e fixação mecânica.

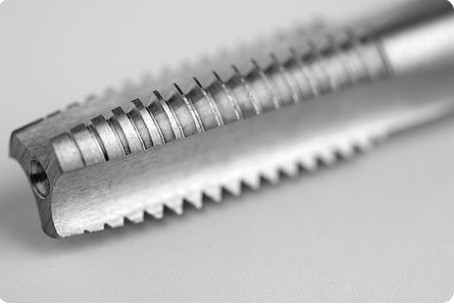

Os machos roscados são normalmente fabricados em aço cromo endurecido, aço rápido (HSS) ou metal duro para suportar as forças de corte e o atrito gerados durante o processo de rosqueamento. A ferramenta possui canais longitudinais que fornecem arestas de corte e canais para evacuação de cavacos, juntamente com um cabo chanfrado que guia o macho para dentro do furo.
Principais funções de um thread tap
Criação de Thread Interno

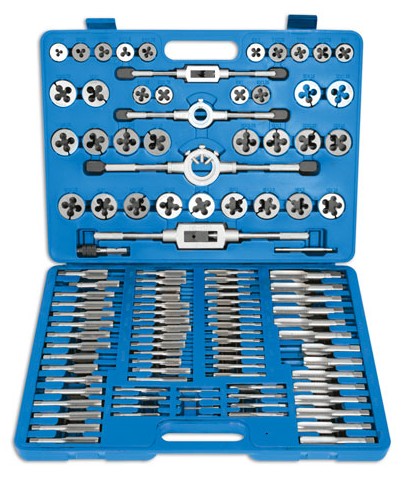

A função principal de um macho de rosca é cortar ou formar roscas internas em furos. Ao contrário das ferramentas de rosqueamento externas (matrizes), os machos funcionam a partir do interior de uma superfície cilíndrica, criando o componente fêmea de uma conexão roscada. Isso permite a fixação segura de cavilhas, parafusos e pinos em peças de metal, plástico ou compostas.
Reparo e restauração de rosca
As torneiras desempenham uma função crítica no reparo de roscas internas danificadas ou desgastadas. Ao recortar o perfil da rosca, os machos podem restaurar as roscas desgastadas às suas especificações originais, evitando o descarte de componentes de alto valor. Isto é particularmente importante na reparação de motores, manutenção de máquinas e aplicações aeroespaciais, onde os custos de substituição de componentes são substanciais.
Gerenciamento e evacuação de chips
Diferentes geometrias de macho são projetadas para gerenciar cavacos de maneira eficaz. Os machos de ponta espiral empurram os cavacos para frente (ideal para furos passantes), enquanto os machos de canal espiral puxam os cavacos para trás (essencial para furos cegos). Esta função de evacuação de cavacos evita a quebra da ferramenta e garante a qualidade da rosca.
Como usar um thread tap para cálculos de thread
Cálculo do tamanho da broca
Antes de rosquear, você deve fazer um furo piloto com o diâmetro correto. O tamanho da broca macho é calculado para atingir aproximadamente 65–75% de envolvimento no tópico , que fornece equilíbrio ideal entre força e torque. Um furo apenas 0,2 mm subdimensionado pode aumentar o torque de rosqueamento em 15–25% , aumentando significativamente o risco de quebra.
Cálculo de RPM e taxa de alimentação

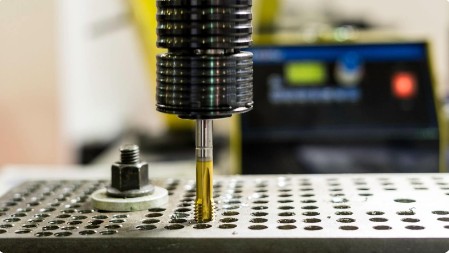

Para rosqueamento CNC, a velocidade do fuso (RPM) é calculada usando a fórmula: RPM = (Velocidade de corte × 1000) / (π × Diâmetro do macho) . A taxa de avanço deve corresponder precisamente ao passo da rosca – qualquer incompatibilidade causa emperramento da linha ou quebra do macho. Por exemplo, um macho M6×1,0 requer exatamente 1,0 mm de avanço por rotação.
Cálculo de profundidade para furos cegos
Ao rosquear furos cegos, calcule a profundidade da broca para fornecer 3–5 comprimentos de passo de folga além da profundidade de rosca necessária. Isso evita que a torneira entre em contato com o fundo do furo, o que causa quebra instantânea. Para uma rosca M8×1,25 que requer uma profundidade de rosca de 20 mm, perfure até pelo menos 24–26 mm de profundidade.

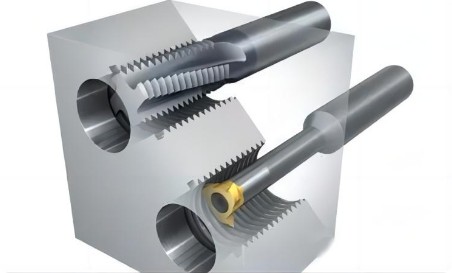

Thread Tap vs. Outros métodos de threading
Informações principais: O fresamento de roscas é preferido para materiais que excedam 50 HRC ou peças de alto valor porque fresas quebradas são mais fáceis de remover do que machos quebrados. Ofertas de toque de formulário Vida útil da ferramenta 3x mais longa do que o corte de machos em alumínio, mas está limitado a materiais ≤36 HRC.
Diferença entre uma torneira e uma torneira roscada
Os termos são frequentemente usados de forma intercambiável, mas há distinções sutis:
- "Toque" é o termo geral para qualquer ferramenta usada para criar roscas internas, incluindo machos manuais, machos mecânicos e machos formadores.
- "Toque no tópico" refere-se especificamente ao conjunto completo da ferramenta de corte com geometria de rosca definida, canais e configuração de haste projetada para produzir perfis de rosca padronizados (por exemplo, UNC, UNF, Métrico).
No uso prático, "rosca macho" enfatiza a função da ferramenta de criar roscas helicoidais, enquanto "tap" pode se referir de forma mais ampla à categoria de ferramenta. Ambos os termos descrevem a mesma família de ferramentas fundamentais.
Como prevenir a quebra da torneira
A quebra do macho está entre as falhas de usinagem mais dispendiosas, com machos quebrados em furos cegos muitas vezes exigindo Extração EDM isso pode custar mais do que a própria peça. Implemente estas estratégias comprovadas:
Otimize o dimensionamento do furo piloto
Alvo 75% de envolvimento no tópico em vez de 100%. Roscas completas adicionam apenas 5% de resistência, mas triplicam as demandas de torque. Verifique o tamanho da broca na configuração – nunca confie apenas nos dados do programa.
Selecione a geometria de toque adequada
- Através de furos: Use machos de ponta espiral (ponta de arma) que empurram os cavacos para frente
- Furos cegos: Use machos de canal espiral que puxam os cavacos para cima
- Furos profundos (>1,5× diâmetro): Implementar ciclos de toque rápido
Parâmetros de corte de controle
Reduza a velocidade de corte em 20–30% para aços endurecidos. Use o modo de rosqueamento rígido no CNC para sincronizar a velocidade do fuso e a taxa de avanço – o desalinhamento causa carga irregular e fratura.
Garanta a lubrificação adequada
Os fluidos de corte à base de óleo com aditivos de extrema pressão superam os refrigerantes solúveis em água para rosqueamento. Para o aço inoxidável 316L, a lubrificação inadequada causa endurecimento e gripagem.
Manter as condições da ferramenta e da máquina
- Substitua os toques proativamente com base nos limites de contagem de threads, sem esperar por falhas
- Verifique se o desvio do fuso está ≤0,01mm
- Use porta-machos flutuantes para acomodar pequenos desalinhamentos
O que é um furo cego e qual torneira deve ser usada?
Definição de um buraco cego
A buraco cego é um furo que não passa completamente pela peça de trabalho – tem o fundo fechado. Ao contrário dos furos passantes, os furos cegos prendem os cavacos em seu interior, tornando a criação de roscas significativamente mais desafiadora. Furos cegos são comuns em blocos de motores, coletores hidráulicos e componentes estruturais onde os fixadores não devem se projetar no lado oposto.
Tipos de macho recomendados para furos cegos

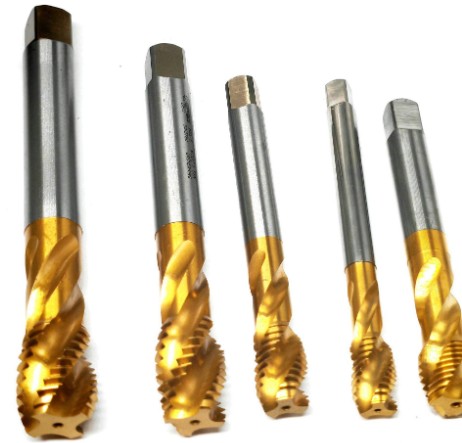

Requisito Crítico: Para furos cegos, use sempre torneiras de flauta espiral com canais internos de refrigeração, se possível. Eles puxam os cavacos para cima e para fora do furo, evitando empacotamento na parte inferior que causa quebra. Para furos mais profundos que 1,5× de diâmetro, implemente o macho perfurado – avance 2–3 roscas e, em seguida, retraia para limpar os cavacos.
Como manter um toque de linha
Limpeza e armazenamento
Após cada utilização, limpe bem as torneiras com uma escova e solvente para remover lascas e resíduos de fluido de corte. Armazene as torneiras em compartimentos individuais ou em capas protetoras para evitar danos nas bordas. Nunca jogue as torneiras nas gavetas de ferramentas onde possam entrar em contato com outras ferramentas.
Inspeção e Afiação
Inspecione as arestas de corte do macho ampliadas quanto a desgaste, lascas ou arestas postiças. Retifique os canais quando for detectado desgaste, mas nunca moa o fundo da flauta – isso enfraquece a ferramenta. Remova todas as seções desgastadas durante a reafiação para restaurar a geometria adequada. Evite criar uma largura de relevo muito estreita durante a reafiação.
Revestimento e Tratamento de Superfície
Aplique tratamentos de superfície como Nitreto de Titânio (TiN) ou óxido de vapor para reduzir o atrito e prolongar a vida útil da ferramenta. Os revestimentos TiCN são particularmente eficazes para aplicações em aço inoxidável. As torneiras re-revestidas podem alcançar 2–3× a vida útil da ferramenta de ferramentas não revestidas.
Gestão de Vida
Estabeleça limites de vida útil da ferramenta predeterminados com base no material e na contagem de roscas. Por exemplo, um macho HSS em alumínio pode processar 500–1000 buracos , enquanto a mesma torneira em aço inoxidável 316L só pode durar 50–100 buracos . Substitua os machos de forma proativa – machos gastos cortam roscas subdimensionadas e exigem torque mais alto, aumentando o risco de quebra.
Perguntas frequentes sobre toques de linha
Por que minha torneira continua quebrando em buracos cegos?
A causa mais comum é acúmulo de cavacos no fundo do furo . Mude para machos de canal espiral que puxam os cavacos para cima, verifique se a profundidade da broca fornece folga adequada (3–5 passos além da profundidade da rosca) e considere ciclos de rosqueamento profundo para furos profundos.
Posso usar o mesmo macho para rosqueamento manual e mecânico?

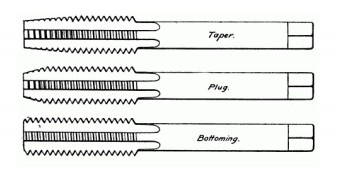

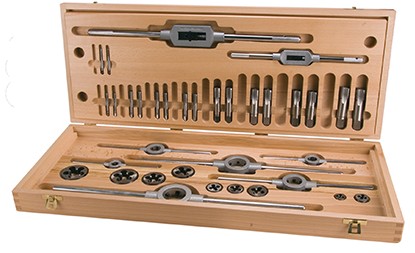

Os machos manuais (conjuntos cônicos, machos e de fundo) são projetados para uso manual com chaves de macho e possuem comprimentos de chanfro específicos para corte progressivo. Os machos de máquina são projetados para uso em CNC/centro de usinagem com taxas de avanço sincronizadas. Embora os machos manuais possam ser usados em máquinas, os machos mecânicos não devem ser usados manualmente devido à sua geometria agressiva.
Qual é a diferença entre cortar e formar machos?
Torneiras de corte remova material para criar roscas e produzir cavacos. Formando torneiras (roscas rolantes) deslocam o material sem formação de cavacos, criando roscas mais fortes e com melhor acabamento superficial. No entanto, machos formadores requerem materiais ≤36 HRC e produzem roscas ligeiramente maiores, exigindo furos piloto maiores.
Como faço para remover uma torneira quebrada de um buraco?
Os métodos de remoção incluem: (1) Extratores de macho que prendem a haste quebrada, (2) Usinagem por descarga elétrica (EDM) para queimar o macho, (3) Perfuração cuidadosa com brocas esquerdas ou (4) Dissolução química para peças de alto valor. A prevenção é sempre mais econômica – a remoção do macho quebrado pode custar mais do que a própria peça de trabalho.
Por que meus fios estão muito apertados ou muito soltos?
Fios soltos indicam furos superdimensionados ou machos desgastados cortando subdimensionados. Fios apertados sugerem brocas subdimensionadas, machos desgastados cortando subdimensionados (o desgaste do flanco aumenta o diâmetro primitivo) ou lubrificação insuficiente causando escoriações. Sempre verifique o tamanho da broca e especifique as classes de tolerância (6H para sistema métrico, 2B para Unificado) nos desenhos.
Que velocidade de corte devo usar para rosqueamento?
Velocidades de superfície típicas: Alumínio: 15–25 m/min; Aço Carbono: 8–12 m/min; Aço inoxidável: 4–8 m/min; Aço Endurecido (>45 HRC): 3–5 m/min . Na dúvida, comece na extremidade inferior e aumente gradualmente. A velocidade excessiva causa endurecimento no aço inoxidável e acúmulo de calor que acelera o desgaste.
