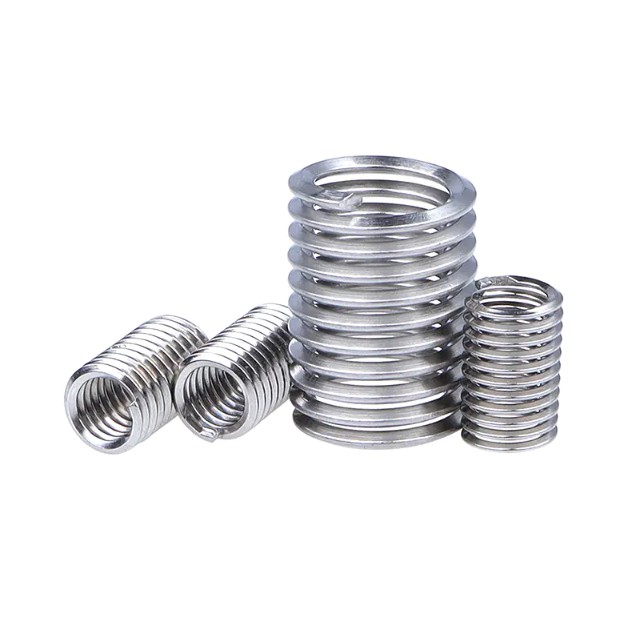

A inserção de fio é um dispositivo de fixação helicoidal feito de fio de aço inoxidável de alta resistência (normalmente tipo 304 ou 316) com seção transversal em forma de diamante. Ele é inserido em um furo pré-rosqueado para criar uma rosca interna permanente e resistente ao desgaste que excede a resistência da maioria dos materiais originais. O design semelhante a uma mola da pastilha permite distribuir cargas uniformemente por todo o comprimento da rosca, transformeo a carga de cisalhamento em "tensão circular" radial para uma integridade superior da junta.
Originalmente desenvolvidos para aplicações aeroespaciais e automotivas, os insertos roscados de arame têm duas funções principais: repareo fios danificados ou descascados and reforço de fios em materiais macios como alumínio, magnésio e compósitos. A superfície acabada (8-16 micropolegadas) é excepcionalmente lisa, praticamente eliminando a erosão da rosca induzida por fricção e proporcionando resistência à corrosão.
Principais tipos de insertos de fio
As inserções de fio são categorizadas com base em seu mecanismo de travamento e método de instalação. Os quatro tipos principais são:
Insertos de execução livre (padrão)
Esses são o tipo mais comum - essencialmente molas helicoidais que criam roscas internas correspondentes ao tamanho do parafuso. Eles fornecem roscas suaves e de movimento livre, sem qualquer recurso de travamento. Melhor para: Aplicações de uso geral onde é necessária montagem/desmontagem frequente e a vibração é mínima.
Inserções de travamento de parafuso
Essas pastilhas apresentam uma ou mais bobinas de aderência poligonais que exercem pressão radial na rosca macho, criando um torque predominante para evitar afrouxamento devido a vibração ou impacto. Eles eliminam a necessidade de mecanismos de travamento adicionais, como arruelas de travamento ou compostos de travamento de rosca. Melhor para: Ambientes de alta vibração, como motores, máquinas e aplicações aeroespaciais.
Inserções Tangadas
O design original apresenta uma pequena espiga (alça de instalação) em uma extremidade da bobina. A espiga engata na ferramenta de instalação e deve ser quebrada após a instalação. Vantagens: Menor custo, confiabilidade estabelecida. Desvantagens: Risco de detritos de objetos estranhos (FOD) provenientes da espiga quebrada, exigindo recuperação de furos cegos.
Inserções sem emaranhados
Uma inovação moderna com entalhes em ambas as extremidades em vez de uma espiga. Essas inserções podem ser instaladas e removidas sem quebrar nenhuma peça, eliminando completamente os riscos de FOD. Vantagens: Instalação reutilizável e mais rápida, sem necessidade de recuperação de espiga, ideal para aplicações aeroespaciais críticas e de salas limpas. Disponível em: Configurações de funcionamento livre e de travamento por parafuso.
| Tipo | Recurso de bloqueio | Instalação | Risco de FOD | Melhor Aplicação |
|---|---|---|---|---|
| Corrida Livre | Nenhum | Tanged ou Sem emaranhados | Baixo-médio | Assembleia geral |
| Travamento por parafuso | Bobinas de aderência radial | Tanged ou Sem emaranhados | Baixo-médio | Ambientes de alta vibração |
| Tanged | Varia | Requer quebra de espiga | Médio-alto | Aplicativos sensíveis ao custo |
| Tangless | Varia | Não é necessária interrupção | Nenhum | Aeroespacial, sistemas críticos |
Como selecionar o modelo apropriado
A seleção do inserto roscado correto requer a consideração de quatro parâmetros principais:
Tamanho e passo da rosca
Combine a inserção com a especificação do seu parafuso (métrica: M2–M39; imperial: UNC/UNF #2 até 1/2" e maior). A inserção deve corresponder ao diâmetro nominal e ao passo da rosca (grossa ou fina) do fixador.
Inserir comprimento
O comprimento da pastilha é especificado como um múltiplo do diâmetro da rosca (D):
- 1.0D: Engajamento mínimo, adequado para espaços apertados
- 1,5D: Comprimento padrão para a maioria das aplicações
- 2,0D–3,0D: Resistência máxima para aplicações críticas ou de alta carga
Seleção de Materiais
As pastilhas padrão são fabricadas a partir de aço inoxidável 304 (AISI 304, endurecido até 200.000 psi de resistência à tração). Para aplicações especializadas:
- Aço inoxidável 316: Maior resistência à corrosão para ambientes marinhos/químicos
- Inconel X-750: Aplicações de alta temperatura (até 550°C/1022°F)
- Bronze fosforoso: Aplicações que exigem resistência reduzida a escoriações ou faíscas
Tratamento de superfície
Os revestimentos opcionais melhoram o desempenho em condições específicas:
- Lubrificante de filme seco (MolyLube): Reduz o atrito em aplicações de alto torque, resistência a altas temperaturas
- Revestimento de cádmio ou níquel: Resistência superior à corrosão, evita escoriações durante a instalação
- Chapeamento de prata: Aplicações em temperaturas extremas, reduz o desgaste da rosca
Ferramentas de instalação necessárias
Uma instalação completa do inserto roscado requer as seguintes ferramentas especializadas:
| Ferramenta | Função | Notas de especificação |
|---|---|---|
| Torneira STI (inserção de rosca de parafuso) | Cria threads internos para inserção | Diâmetro primitivo maior que o macho padrão; deve corresponder exatamente ao tamanho da pastilha |
| Broca para furo central | Perfura o furo piloto antes de rosquear | Diâmetro específico para tamanho do inserto; não são permitidas tolerâncias |
| Ferramenta de Inserção (Pré-bobinador) | Os ventos são inseridos no furo roscado | Manual, elétrico ou pneumático; tipos de mandril cativo ou não cativo |
| Ferramenta de quebra de espiga | Remove a espiga após a instalação | Furador e martelo (200g) para tamanhos pequenos; ferramentas de separação especializadas para maiores |
| Escareador | Cria chanfro de entrada | Profundidade ≤ 0,4 × passo; impede o cruzamento da rosca da inserção |
| Medidor de plugue de rosca | Verifica a precisão da rosca acabada | Medidor Go/No-Go para controle de qualidade |
| Ferramenta de extração | Remove inserções danificadas | Necessário para cenários de reparo ou substituição |
Opções de ferramentas elétricas: Para produção de alto volume, as ferramentas de instalação pneumáticas ou elétricas fornecem profundidade de instalação consistente por meio de limites de profundidade ajustáveis e recursos de reversão automática.
Procedimento de instalação correto
A instalação adequada segue um sequência de cinco passos . Desvios deste procedimento são a principal causa de falha do inserto.
Etapa 1: Perfuração
Usando a broca STI especificada, faça o furo com o diâmetro e profundidade corretos. Requisitos críticos: A profundidade de furação deve exceder a profundidade de instalação da pastilha em pelo menos 1-2 roscas; o furo não deve ser cônico; os cavacos devem ser completamente removidos – especialmente crítico para furos cegos.
Etapa 2: escareamento
Aplique um escareador na entrada do furo para evitar o cruzamento da rosca e fornecer uma entrada para a pastilha. Profundidade máxima de escareamento: 0,4 × passo. O escareamento excessivo compromete a retenção da pastilha.
Etapa 3: Tocar (STI Tap)
Corte roscas usando o macho STI especificado, que cria um diâmetro primitivo maior do que os machos padrão para acomodar o diâmetro externo da pastilha. Para furos passantes, a profundidade do macho deve exceder o comprimento da pastilha. Para furos cegos, use força controlada para evitar a quebra do macho. Limpe bem os fios usando ar comprimido (bicos radiais para furos cegos) antes da instalação do inserto.
Etapa 4: inserir instalação
Monte a pastilha na ferramenta de instalação, encaixando a espiga (para pastilhas com espiga) ou os entalhes (para pastilhas sem espiga). Gire a ferramenta para enrolar a pastilha no furo roscado. Pare quando a pastilha estiver 0,25–0,75 rosca abaixo da superfície. Evite aplicar força axial excessiva, pois pode causar "rosqueamento cruzado" ou danificar a pastilha.
Etapa 5: Remoção da espiga (somente inserções com espiga)
Para furos passantes: Posicione a ferramenta de quebra de espiga (punção) sobre a espiga e golpeie a outra extremidade da ferramenta com um martelo de 200g para cortar a espiga. Para furos cegos: Use um alicate de ponta longa ou ferramentas de extração para recuperar a espiga quebrada. Verifique com um medidor de rosca se a rosca acabada atende às especificações (normalmente tolerância ISO 2/6H).
Materiais Compatíveis
As inserções roscadas de arame são compatíveis com praticamente todos os materiais de engenharia, com benefícios específicos para substratos mais macios.
Metais macios (aplicações primárias)
- Ligas de alumínio: Aplicação mais comum; evita o desgaste da linha em alumínio fundido e forjado
- Ligas de magnésio: Essencial para componentes aeroespaciais e automotivos leves
- Cobre e bronze: Fornece resistência ao desgaste em metais não ferrosos mais macios
- Titânio: Compatível, mas frequentemente usado para reparo de rosca em vez de reforço primário
Metais Ferrosos
Embora menos comumente necessários em aço (que tem resistência de rosca adequada), as pastilhas são usadas em ferro fundido and ferro dúctil para resistência ao desgaste e em aço aplicações que exigem montagem/desmontagem frequente para evitar desgaste da rosca.
Materiais Não Metálicos
Eficaz em termoplásticos, termofixos e compósitos (fibra de carbono, fibra de vidro) onde os fios diretos se desprenderiam facilmente. A pressão radial da pastilha cria travamento mecânico sem concentrações de tensão que causam trincas em materiais frágeis.
Diretriz de dureza do material: As pastilhas são mais benéficas quando a dureza do material base está abaixo 30 HRC (Rockwell C) . Em materiais mais duros, as pastilhas proporcionam resistência à corrosão e prolongam a vida útil da rosca, em vez de aumentar a resistência.
Lidando com aperto excessivo e quebra
As falhas de instalação exigem correção sistemática para restaurar a integridade do thread.
Remoção de Inserção Apertada demais
Quando uma pastilha estiver apertada demais ou assentada incorretamente, use um ferramenta de extração . Insira a ponta da ferramenta na bobina de inserção, pressione firmemente e gire sentido anti-horário para recuar a inserção. Para casos difíceis, aplique óleo penetrante e deixe-o de molho antes de tentar extrair.
Remoção de inserto quebrado
Se a inserção quebrar durante a instalação:
- Perfure a inserção quebrada usando uma broca ligeiramente menor que o tamanho da broca macho STI para evitar danificar os threads pais
- Use um extrator de torneira ou ferramenta fácil para remover fragmentos restantes da bobina
- Inspecione o furo roscado quanto a danos; se as roscas estiverem comprometidas, perfure até o próximo tamanho de pastilha maior ou use uma pastilha de bucha sólida (Keensert) para reparo
Medidas de Prevenção
Para evitar aperto excessivo:
- Use ferramentas de instalação com limitação de torque ou chaves dinamométricas predefinidas
- Pare a instalação quando o inserto estiver 0,25–0,75 fios abaixo da superfície -nunca nivelado ou saliente
- Verifique se a profundidade da torneira é suficiente antes da instalação; profundidade insuficiente causa "atingimento do fundo do poço" e distorção da bobina
- Use lubrificação adequada durante o rosqueamento para evitar escoriações que podem causar emperramento da pastilha
Perguntas frequentes
Os insertos de fio podem ser reutilizados?
As inserções sem emaranhados podem ser removidas e reutilizadas diversas vezes sem danos. As inserções com espiga podem tecnicamente ser removidas, mas a quebra da espiga torna a reutilização impraticável. Para aplicações que exigem manutenção frequente, especifique pastilhas sem emaranhamento desde o início.
Quão mais forte é um furo roscado com uma inserção?
Um inserto de rosca de fio instalado corretamente fornece uma rosca que é 20% mais forte que a rosca do material original em tensão e significativamente superior em cisalhamento. A distribuição de carga ao longo de todo o comprimento da pastilha versus a concentração nas primeiras 2-3 roscas de um furo roscado padrão fornece a principal vantagem de resistência.
As inserções afetam as especificações de torque dos parafusos?
As inserções de travamento por parafuso requerem maior torque de instalação (normalmente 1,5–2× padrão) devido ao torque predominante das bobinas de aderência. As pastilhas de funcionamento livre utilizam valores de torque padrão. Sempre verifique as especificações do fabricante da pastilha, pois o torque insuficiente pode causar afrouxamento, enquanto o torque excessivo pode causar falha do parafuso.
Os insertos de rosca de arame são padronizados?
Sim, a maioria das inserções está em conformidade com RUÍDO 8140 (Europeu), NASM21209 (Aeroespacial), ou MS21209 (Padrão Militar). Essa padronização garante compatibilidade entre fabricantes de insertos, machos e ferramentas de instalação, embora a verificação seja recomendada para aplicações críticas.
As pastilhas podem ser instaladas em furos cegos?
Sim, pastilhas com e sem emaranhamento funcionam em furos cegos. Para pastilhas com espiga em furos cegos, certifique-se de que a profundidade do furo acomoda todo o comprimento da pastilha mais a folga de ruptura da espiga. As pastilhas sem espigas são particularmente vantajosas para furos cegos, pois eliminam o risco de espigas soltas permanecerem na cavidade.
O que faz com que a inserção "gira" ou se extraia?
A rotação da inserção no furo pai indica pressão radial insuficiente , geralmente causado por: (1) tamanho incorreto do macho STI, resultando em roscas superdimensionadas, (2) instalação em material abaixo da dureza/resistência ao cisalhamento mínimo ou (3) uso de um comprimento de pastilha muito curto para a carga. A correção requer perfurar e instalar uma pastilha maior ou mudar para uma pastilha sólida com travamento por chave.
